太陽能發電系統，節能環保又省電

藉由太陽能發電，轉換電力輸出，

適合做為緊急備電，更適合不易牽電之區域，

用於戶外監視系統.傳輸設備.貨櫃屋.工地.山區......，也都超適合。

安裝簡易，品質穩定。



保固一年

※『本套商品內含大型太陽能板，下單前請先詢問客服您的寄件地址是否為貨運公司認知之偏遠地區，如是會多收運費或不配送地點，若未先詢問即下單，正常區會直接幫您出貨，偏遠地區會跟您聯絡酌收運送費用或不配送或是請您取消訂單，謝謝』※



【產品內容】345W36V太陽能板*1、MC4 7米延長線*2、100AH鉛酸電池*2、電池串聯線*1、30A控制器*1、600W 24V純正弦波逆變器*1

【太陽能板】單晶矽345W36V *1 (鋁框強化玻璃) 附7米延長線*2條

【太陽能板尺寸】1694*1002*40 mm(不同批次尺寸不同，以實際出貨尺寸為主)，太陽能板需自行固定，可另外加購腳架

【太陽能板重量】約20kg

【逆變器】600W 24V純正弦波逆變器*1 (24V轉110V)

【逆變器尺寸】228*173*76mm 重量：2kg

【控制器】24V 30A *1  有過充過放保護

※控制器會接好：太陽能板正負及電池正負之對應接頭

※此系列控制器，充電Ａ數均為足Ａ，充電轉換率為90%

【控制器尺寸】133 x 70 x 35mm

【蓄電池】深循環免維護鉛酸電池 100AH*2，電池串聯線*1條

（每批電池外觀、尺寸不同但性能相同，

圖中以灰色電池呈現，將隨機出貨，如介意者請於下標前聯絡客服哦）

【灰色電池】

品牌：湯淺

尺寸：470*172.5*210mm(±3mm)

重量：約37KG

【黑色電池】

品牌：神戶

尺寸：343*170*213mm(±3mm)

重量：約33.5KG



【工作原理】

太陽能板在白天直曬太陽並轉化成電能，經由控制器充電將電力儲存在蓄電池中，再由電池供電給逆變器轉換輸出為110V電壓



【適用範圍】

逆變器可以使用耗電600W以內的110V 電壓之電器（負載）



【使用方法】

太陽能板、控制器、蓄電池、逆變器 正負極接妥後（出貨會附上接線圖）將太陽能板安裝於陽光可直曬的位置，並避免被遮蔽，控制器和蓄電池及逆變器請勿淋雨

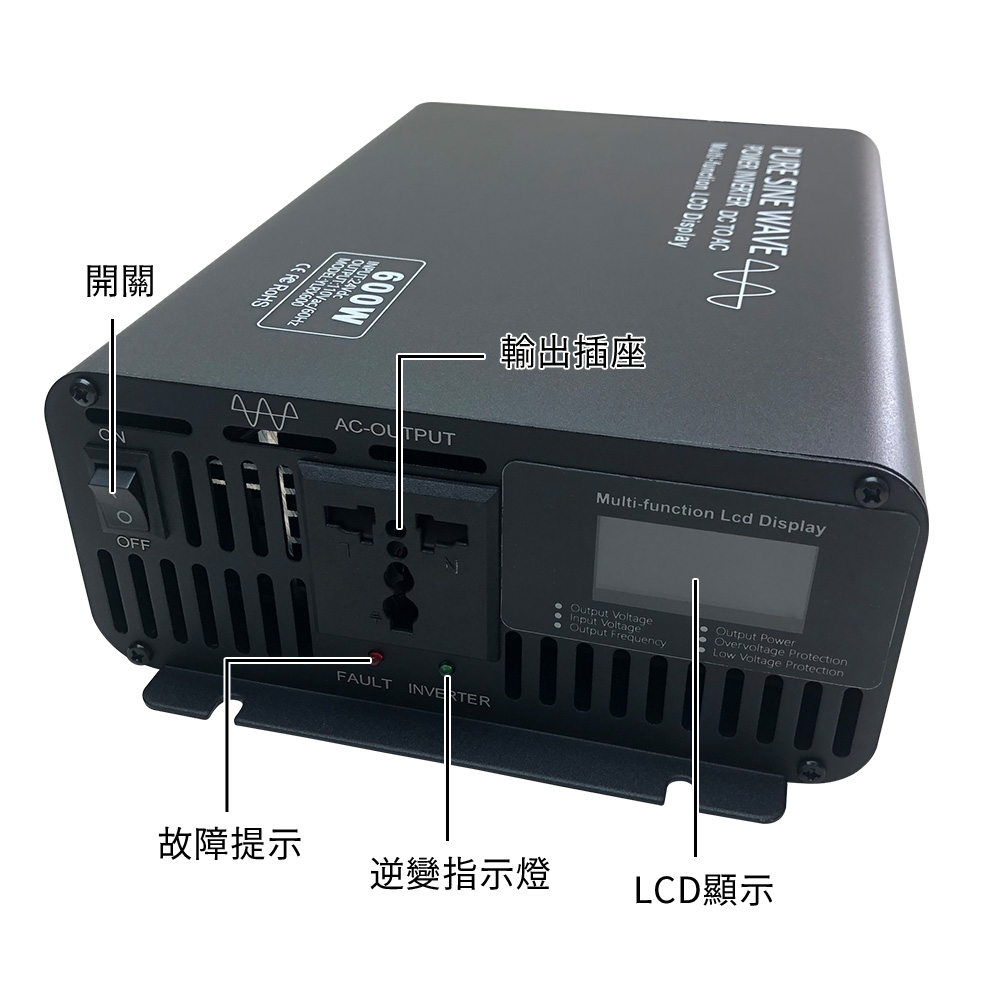

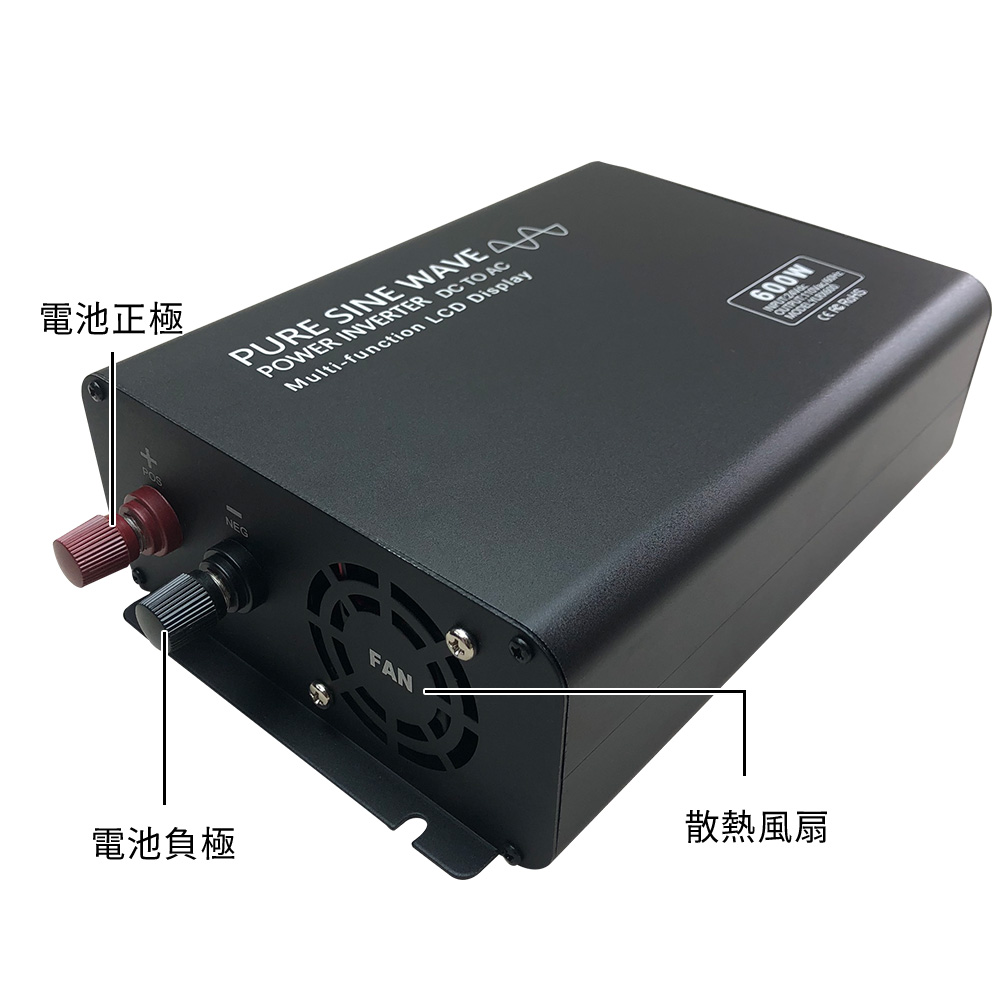

●600W逆變器產品特點

本逆變電源採用MCU微處理控制的SPWM技術，純正弦波輸出，波形純淨，獨有的動態電流環控控制技術確保逆變器可靠運行。

負載適應能力強，包括感性負載，容性負載，阻性負載，混合性負載。

超載能力和抗衝擊能力強。

具有輸入過壓、低壓、超載、過熱、輸出短路等完善的保護功能。

正弦波逆變器採用LCD液晶顯示方式，狀態一目了然，性能穩定，安全可靠，使用壽命長。



●保護功能

(1) 低壓報警：蜂鳴器以滴、滴間隙2聲報警。

(2) 低壓保護：蜂鳴器以滴、滴、滴間隙3聲連續報警。

(3) 低壓恢復：低壓升高自動恢復輸出，蜂鳴器3聲報警取消。

(4) 過壓保護：蜂鳴器以滴、滴、滴、滴間隙4聲報警。

(5) 過壓恢復：電壓降低自動恢復輸出，蜂鳴器滴、滴、滴、滴4聲報警取消。

(6) 過熱保護：80°±5°,過熱保護蜂鳴器滴、滴、滴、滴、滴間隙5聲報警。

(7) 過載保護：超載保護10秒自動關斷輸出，5秒自動恢復，連續三次自動鎖死。

(8) 短路保護：輸出短路保護1秒關機鎖死。



●產品規格



●安裝要求

安裝地點必須乾燥、乾淨、通風良好。

工作溫度:-30°C至40°C

相對濕度:0%-95%

●常見問題及解決

• 受到外界干擾

• 逆變器可能會因使用場合中的一些強電磁波的干擾，如附近的馬達、功率變頻器、強磁場等。

• 逆變器沒有反應

1.   電源逆變器沒有接好，重新接好。

2.   電池的正負極接反了，保險絲熔斷。更換保險絲。

• 輸出電壓低

1.   超載，負載電流超過機器標準電壓，關掉部分負載重新開機。

2.   輸入電壓太低，確保輸入電壓在機器標準電壓範圍之內。

• 低電壓報警

1.   電池沒電了需要充電。

2.   電池電壓太低或者接觸不良，再充電，檢查電池端子或者用乾布清理端子。

• 逆變器無輸出

1.  電池電壓太低，重新充電或者更換電池。

2.  負載電流太高，關閉部分負載重新開機逆變器。

3.  逆變器過溫保護。讓逆變器降溫一段時間，並放在通風的地方。

4.  逆變器啟動失敗，重新啟動。

5.  端子接反，保險絲熔斷，更換保險絲。

• 逆變器不工作

1.  檢查電源開關，保險絲和電池連接線
